Design af sprøjtestøbte dele

Leder du efter et professionelt fremstilling af værktøjs- og injektionsstøbning til understøttelse af din injektionsstøbningsdeldesign og injektionsstøbningsprojekt? Kontakt os i dag for support nu.

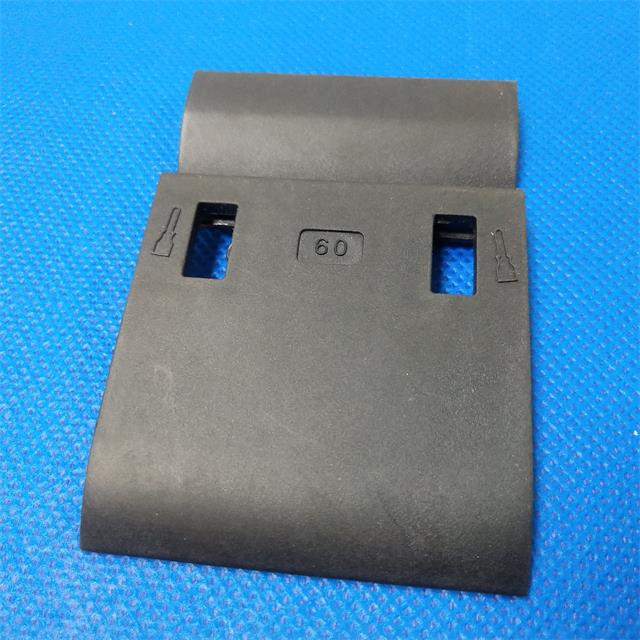

Injektionsstøbningsdel:


Størrelse: 211 cm * 145 cm * 8,2 cm


Materiale: PA6 + 15% GF


Finish: Tekstur VDI23


Værktøjsmaterialer: P20


Hulrum: 2 hulrum
Tilgængelighedsstatus:

Injektionsstøbningsdeldesign



Injektionsstøbning som en af ​​disse teknologier, det er Så centralt i næsten alle brancher. Næsten alt er lavet af plast! Vi er omgivet ved det genstande oprettet gennem injektionsstøbning behandle I The Daily Live. Som en Produktdesigner, det er vigtigt at forstå injektionsstøbning, og hvordan injektionsstøbningsdeldesign!



Hvad er injektionsstøbning behandle?

Injektionsstøbning er en proces at fremstille et bredt intervaller af varer fra en lille del til store komponenter. Den bruger en granulær plastik at er tyngdekraften fodret fra en hopper, tvunget ind i formhulen og derefter afkøling og skubbe ud som en solid del. Producenterne anvender injektionsstøbningsprocessen for at fremstilleBrugerdefinerede delei ethvert volumen.



For det første skal vi have en injektionsform.

Her er de 3 typer støbning inden for fremstillingsfeltet.

Prototypeformning med aluminiumsforme for at få hundreder af prototyper injektionsstøbte dele.

Hurtig injektionsstøbning ved stålforme for at få små til mellemstore volumeninjektionsstøbte dele.

Masseproduktion ved hærdning af stålforme for at producere dele i store mængder.

Valg af de bedste værktøjs- og støbemetoder kan tillade, at designere og kunder får kvalificerede injektionsstøbte dele med mindre investeringer. Brug af injektionsform til dine nye projekter, send os forespørgsel

enquiry@teamrapidtooling.com  i dag


For det andet kan vi sammenfatte injektionsstøbningsprocessen til 4 hovedtrin.

Den fulde cyklustid for injektionsstøbning tager typisk 30 sekunder til 2 minutter.

 Injektion_molding_process

Klemme

Producenten klemmer kernesiden og hulrumssiden på injektionsstøbemaskinen. Hydraulisk kraft kan være involveret for glider.



Indsprøjtning

Råmaterialer føres ind i injektionsmaskinen, smeltes derefter og skubbes ind i formhulen, selvom tønden.



Afkøling

Afkøling er scenen til tillader den smeltede plast at størkne og tage form af hul. En række kølekanaler på formen, det kolde vand går gennem kølekanalen for at afkøle plasten.



Ejekter

De støbte dele udsættes ud af ejektorer efter afkøling. Nogle producenter sprøjter normalt formfrigivelsesagent på hulrummet for bedre de-form og forbedrer træk.



For det tredje, hvorfor injektionsstøbning?



1. Lave produktionsomkostninger

Enhedens delomkostninger er ekstremt lave, selvom for støbte dele med lav volumen sprøjtede dele, de mest betydningsfulde omkostninger tilStøbning med lav volumenkommer fra installationsomkostninger. Desuden, jo flere dele du producerer, jo mindre enhedspris er! Injektionsstøbningsomkostninger konkurrencedygtigt blandt de traditionelle fremstillingsprocesser, især på de store volumenkørsler.



2. Lave skrothastigheder

Støbematerialerne er i pellet. Sammenlignet med blok- eller arkskæring kan injektionsstøbning reducere affaldsplastmaksimalt fra princippet, selvom der er affaldsplast fra løbere, port og sprue, kan de genanvendes.



3. Gentagelig og konsistent kvalitet

Injektionsstøbning er en idéproces, det er især egnet at køre identiske dele fra fremstilling af lavt volumen til masseproduktion. Hver del kan i samme kvalitet som den første godkendte prøve, producenterne kan få konsistens og pålidelighedskvalitetsinjektionsformede dele.



SprøjtestøbningFordele meget for producenter og designere, men det er ikke perfekt. Det har også ulemper. Den største udfordring med injektionsstøbning er i, hvordan man designer de injektionsformede dele for at få en form af injektion af injektion af god kvalitet! Formen er databasen over dele! Du kan aldrig få gode produkter, hvis formen har problemer.Injektionsstøbningsdeldesigner emnet på den følgende artikel.





Sprøjtestøbning Del designovervejelser

Injektionsstøbningsdeldesigninvolverer masser af faktorer. Delen er ikke kun funktionel godt, men også godt at fremstille. Deldesign påvirker altid værktøjsdesignet, produktets kvalitet. Den rigtige værktøjsmåde er kritisk, vi er nødt til at tage hensyn til de faktorer, såsom indgangsomkostninger, produktionskvalitet, krævede mængder, cyklustid, finish, montering osv.



Injektion_molding_materialsValg af materiale

Der er tusinder af materielle muligheder på markedet. At vælge det rigtige injektionsmateriale til din støbte del er kritisk! Først og fremmest, som designer, skal du bekræfte funktionen af ​​dine produkter? Vil det fungere under barske forhold? Vil det vandtæt? Tænker på alle disse og hent derefter omfanget af injektionsmaterialer.



Der er to hovedkategorier af plast Til injektionsstøbning - termohindene og termoplastik, vi vil se på de vigtigste egenskaber ved plast og nogle designovervejelser.



Termoplastik

Termoplastik bliver blød med varme og er lette at sprøjte form. De gennemgår ikke en kemisk ændring som termoseter. På grund af dette er oparbejdning efter den indledende fremstillingsproces mulig. Der er to forskellige typer termoplastiske stoffer-semi-krystallinsk og amorf.



Termosetter

Når det forarbejdes, gennemgår en termosætplast gennem en kemisk reaktion. Denne reaktion skaber bindinger i polymerkæderne. Den kemiske reaktion er ikke reversibel og kan kun ske én gang, så brugen af ​​regrind er umulig. Tradeoff er potentialet for høj styrke og høj temperatur modstand. Almindelige typer termohærdende plast er epoxy, silikone, polyurethan og phenol.



Populære materialer til sprøjtestøbning:

Abs; Akryl; Polycarbonat; PVC; Acetal; Nylon; PBT; HDPE; LDPE; KÆLEDYR; Polypropylen.

Du kan kontakte vores team på enquiry@teamrapidtooling.com  For flere detaljer.



Tilsætningsstoffer og fyldstoffer

Det er almindeligt at bruge tilsætningsstoffer og fyldstoffer i injektionsstøbning. For et simpelt eksempel hører injektionsmolder, der farver støbematerialet i forventet farve gennem tilsætning af pigmenter eller farvestoffer, disse pigmenter eller farvestoffer til tilsætningsstoffer. Materialeproducenten ændrer også materialets egenskaber ved at tilføje tilsætningsstoffer og fyldstoffer. Ved at tage nylon 12 og glasfyldningsmateriale for eksempel, er nylon 12 efter at have tilsat glas meget stærkere, det er langt mere hærder end råmateriale nylon. Desuden kan producenten få modificeringsmaterialer inkluderer UV -beskyttelsesmidler, antioxidanter, antistatik, antimikrobielle stoffer, smøremidler og så videre gennem tilføjelse af tilsætningsstoffer og fyldstoffer.



Parting_lines_analyseValg af en afskedslinje

Den første overvejelse af injektionsstøbningsdeldesign er udvælgelse af afskedslinje, det definerer direkte afskillelsesoverfladerne, hvor de to halvdele af formen samles. For nogle applikationer er det indlysende valg at indstille afskedslinjerne, men ikke for alle sager.

For det første beslutter du, hvilken retning af skimmel åben (lodtrækningen vil være for formen). Du kan få en god reference på nedenstående billede.

Eksploderet udsigt til injektionsform

1. Afskillelinjen skal være så enkel som muligt for at undgå at tilføje CAM -handlinger og løftere.

2. Valg af en side og B -side for din del, Udseende og kosmetiske overflader til en side på hulrumssiden, andre ikke-kosmetiske overflader til B-side på kernen. Da ejektorer altid sætter sig på kernesiden, vil det have synlige ejektorstiftmærker fra kernens side.

3. Da plast har krympning, skal den have flere funktioner på B -side for at undgå, at der er stukket problem.




Tilføjelse af udkast

For at undgå del af stick og trækproblem er udkast nødvendigt til injektionsstøbte dele. Generelt skal overfladerne parallelt med formen åben og tæt retning have udkast til vinkel.

Udkastet til vinkel kan verificeres afhænger af støbemateriale, overfladefinish, delstrukturer.

Den generelle regel er at have mindst en grad for hver tomme dybde. Nedenfor er en liste over forslag til forskellige finish.

Yderligere overvejelser til udkast

1. Udkast på en side skal typisk være mindre end B -side, dette er en måde at undgå stick -problem.

2. Jo mere aggressiv struktur er, jo mere udkast har du brug for.

3. Mere træk på dybe eller tynde ribben for at undgå trækproblem.



Ensartet vægtykkelse

Den konsistente vægtykkelse i hele en del er nøglen til injektionsstøbning. Injektionsmaterialet kan strømme glat ind i hulrummet og afkøles jævnt. Den ujævne vægtykkelse fører normalt til injektionsfejl såsom dræn, stressmærker, kortskud osv. Trykket og temperaturen falder for meget fra første side til slutningen i ujævnt væg.



Coring & ribbing for at undgå tykke sektioner

For at undgå tykke sektioner fører til injektionsstøbningsfejl, skal coring og ribbing være måde at forbedre dette problem på. Delen med ribben kan reducere cyklustiden, reducere delvægten og kan gøre delen endnu stærkere. Ribbenene tilsættes normalt på kernesiden, hvilket tilsættes på hulrumssiden vil påvirke delens kosmetiske og geometri. Afhængig af injektionsstøbematerialerne, skal ribbenene være 1/2 af vægtykkelse, men ikke mindre end 0,8 mm. De tyndere ribben fører til kortskud, og de tykkere ribben fører til krympning.



På udkig efter en pålidelig fremstilling til at hjælpe med injektionsstøbning

I betragtning af de mange designovervejelser til sprøjtestøbning kræver det særlige færdigheder, træning og viden til at implementere dem alle og få den del rigtige. Dette er noget, der kræver mange omkostninger. Som en erfaren producent i KinaTEAM MFG  Kan give dig et individ eller et team af fagfolk, der kan hjælpe dig med at udvikle injektionsstøbte dele fra bunden. Vi matcher dig med forudbestemte og højt kvalificerede designfolk.



Team_mfg


Kontakt os for at få et gratis tilbudi dag, og fortæl os om dit projekt!
